軟啟動柜安裝初期接線、送電及控制方式

發布時間：2021-06-18

瀏覽量：0

發布人：未知

分享到

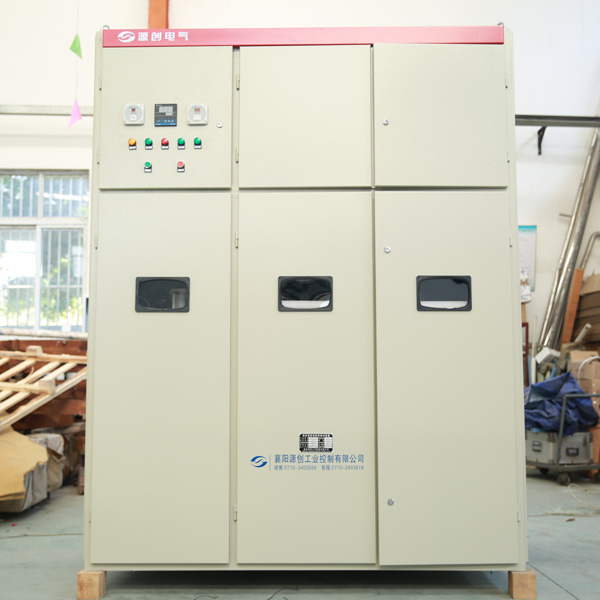

電機軟啟動柜主要用于各類大功率電動機啟動，與傳統的啟動方式相比軟啟動設備能實現平滑啟動，降低啟動電流，改善電機啟動時容易受到的大電流的沖擊情況，也避免了對電網的污染。軟啟動柜以更適宜的價格、更簡單的構造實現用電質量的優化，節約能源，也減少對工作環境中其它設備的傷害。但在設備安裝初期，應該注意線、送電及具體控制方式。
有關接線
在電機軟啟動柜安裝初期的接線前，要注意保證所有開關處于斷開位置，按照中高壓柜相關標準對軟起動柜進行安裝。同時連接過程中按照：主回路連接，端子R-S-T連接電源端、端子U-V-W連接電機端；控制端子連接，由用戶提供AC220V/50HZ，接至低壓倉用戶端子的相應位置上；接地要將接地電纜接在柜體的地排，軟啟動柜接地應檢查主回路電壓和控制回路電壓是否與軟起動裝置的電壓等級匹配。
有關送電
軟啟動柜接線完成后，將控制電源微型斷路器置于閉合位置，此時軟起動面板上的LCD人機界面顯示“STOP”、停止指示燈點亮、三相數顯電壓/電流表分別被點亮。將上端主電源斷路器置于閉合位置，此時軟起動面板上的帶電顯示器發光二極管被點亮，數顯電壓表顯示三相主電源電壓。在待機情況下，瀏覽軟起動裝置內部設置參數，確保參數設置與實際負載相匹配。
有關控制方式
軟啟動柜設備起動控制分為軟起、直起兩種方式，將“軟起/直起”鑰匙開關選擇“軟起”位置，按起動按鈕，電機即開始起動。電機起動過程及運行過程中的電流可以通過設備上的三相數顯電流表進行觀察，啟動完成后會自動切換至旁路運行狀態，裝置上的運行指示燈被點亮。
