液體電阻起動柜(水阻柜)綜合性能介紹

發布時間：2021-08-27

瀏覽量：0

發布人：未知

分享到

液體電阻起動柜(水阻柜)綜合性能介紹

1.液體電阻起動柜是近年來運用比較廣泛的電機起動設備。液體電阻，顧名思義就是在電機定子回路（籠型電機）或轉子回路（對繞線電機）中串入液態電阻，電機在起動過程中液態電阻阻值在預定的時間內自動無級減小，直至阻值接近為零(實現電機降壓無沖擊地平滑起動)，將液阻自動切除，電機投入正常運行，每小時至少可以啟動3-5次。

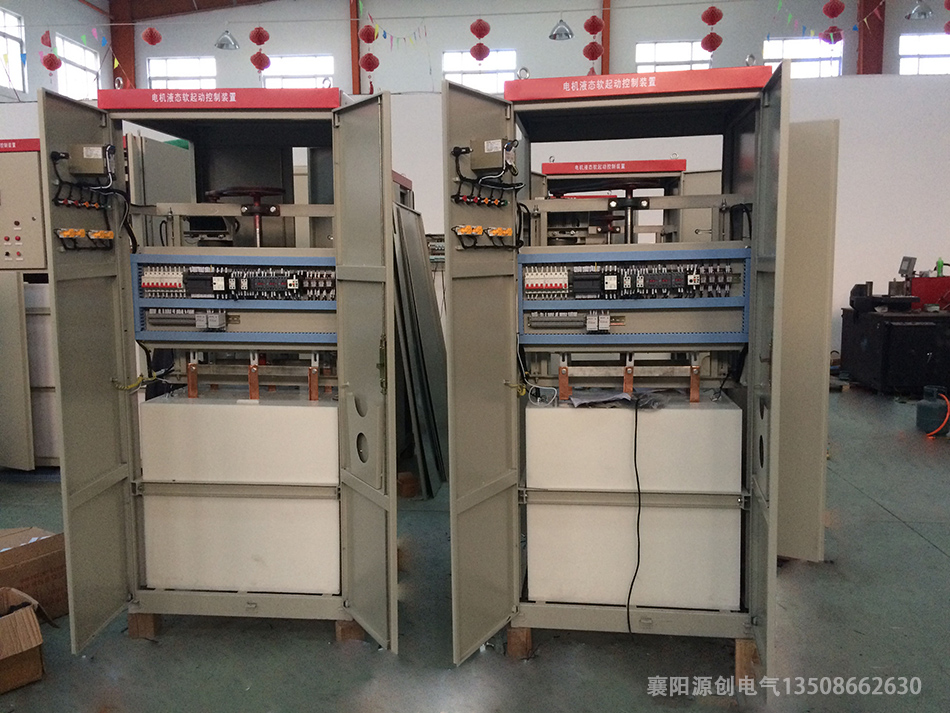

2液體電阻起動柜主要由以下幾個部分組成:水箱、極板（分動極板及靜極板)、傳動機構、限位機構（行程開關）及相關電器元件，如繼電器（或PLC)、時間繼電器、接觸器、按鈕、指示燈等狀置構成，主要適用于400V、3KV、6KV、10KV各個電壓等級，功率范圍從500KW-30000KW繞線式交流異步電動機和低壓鼠籠式交流異步電動機的平滑軟起動,與頻敏電阻、變頻器、電抗器等其它起動方式相比，具有起動功率因數高（因是阻性負載)、造價低、維護簡單等特點，最低可將電機啟動電流限制在額定電流的1.3倍，有效減小電機啟動對電網的沖擊，因而在近年來廣泛受到用戶的親賴。

3.工作原理:在繞線電動機的轉子回路中串入特制的電解液作為電阻,并通過調整電解液的濃度及改變兩極板間的距離使串入電阻阻值在起動過程中始終滿足電機機械特性對串入電阻值的要求,從而使電動機在獲得最大起動轉矩及最小起動電流的情況下均勺升速，平穩起動。起動結束，電氣開關短接轉子回路。

4.運行原理:電機開關柜合閘的同時，水阻柜接收到真空斷路器運行信號，動極板自上而下開始運行，在設定的時間內電阻值逐漸下降，當電阻接近于零時，安裝在水阻柜內的真空接觸器吸合，電機啟動完成，經過延時幾秒后，動極板自動復位至原始狀態，等待一下次啟動。如水阻柜在預定的時間內起動沒有完成就會發出一個故障報警信號，自動切斷開關柜，確保電機不開路。
