（1）光伏組串串并聯設計
光伏組件串聯的數量由逆變器的最高輸入電壓和最低工作電壓、以及光伏組件允許的最大系統電壓所確定。天津預裝式變電站(預裝式變電站和電纜分接箱)和電纜分接箱光伏組串的并聯數量由逆變器的額定容量確定。天津預裝式變電站(預裝式變電站廠家)廠家
電池組件串聯數量計算如公式（1）所示，天津預裝式變電站(預裝式變電站銅線與電流關系)和電纜分接箱對應參數詳見本工程所選250Wp組件和逆變器規格參數表。天津預裝式變電站(預裝式變電站型號)銅線與電流關系
計算公式：
★★★★★產品直通車點擊進入→預裝式變電站★★★★★
（1）
式中：Vdcma：逆變器輸入直流側最大電壓；
Vdcmin：逆變器輸入直流側最小電壓；
Voc：電池組件開路電壓；
Vmp：電池組件最佳工作電壓；
N：電池組件串聯數。天津預裝式變電站(預裝式變電站檢修方案)型號
經計算得10≤N≤22
根據氣候環境，天津預裝式變電站(預裝式變電站五防)廠家極端最高氣溫為42℃，天津預裝式變電站(ggd低壓預裝式變電站)銅線與電流關系極端最低氣溫為-13.7℃。天津預裝式變電站(kyn28-12高壓預裝式變電站)檢修方案假定在最低輻照度100W/m2時逆變器開始工之作，天津預裝式變電站(預裝式變電站與電纜分接箱的區別)型號同時結合PV Designer軟件中最熱月的平均輻照度情況，天津預裝式變電站(電纜分接箱廠家)檢修方案假定最大輻照度1000W/m2。天津預裝式變電站(電纜分接箱尺寸規格)五防
可以通過公式（2）來計算組件的溫度變化范圍。天津ggd低壓預裝式變電站(電纜分接箱型號)
Tc=Ta+C2*Ga （2）
Tc：光伏組件溫度；
Ta：環境溫度；
C2：系數，天津預裝式變電站(電纜分接箱回收)五防單位（K*m2）/W，天津ggd低壓預裝式變電站(電纜分接箱圖片)通常取為0.03；
Ga：光照強度。天津kyn28-12高壓預裝式變電站(電纜分接箱廠家排名)
經計算得組件極端最高溫度為72℃，天津kyn28-12高壓預裝式變電站(電纜分接箱英文)極端最低溫度為－10.7℃。天津預裝式變電站(電纜分接箱設計)與電纜分接箱的區別
結合電池組件開路電壓溫度系數以及逆變器最佳輸入電壓等，天津預裝式變電站(電纜分接箱布線)與電纜分接箱的區別對極端溫度下組件工作電壓和開路電壓進行修正。天津電纜分接箱廠家
72℃時組件工作電壓30.2*（1+（72-25）*（-0.33(百分比)））=25.5
-10.7℃組件開路電壓37.3*（1+（-10.7-25）*（-0.33(百分比)））=41.7
經計算電池組件的串聯數為10~22（塊）,考慮在滿足逆變器最大輸入功率的情況下盡可能充分利用逆變器，天津電纜分接箱廠家同時考慮到現場最大化布置光伏組件，天津電纜分接箱尺寸規格區域每一路組件串聯數選擇為20，天津電纜分接箱型號每串額定容量為5kW。天津電纜分接箱尺寸規格對應于所選50kW逆變器的額定功率計算，天津電纜分接箱回收并聯路數10。天津電纜分接箱型號

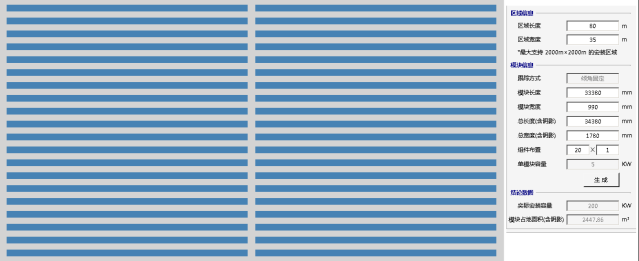

(2) 組件固定傾角安裝。天津電纜分接箱回收根據當?shù)氐木暥龋?font style="color:#fb043e;font-size:0px;">天津電纜分接箱圖片選擇方位角0度，天津電纜分接箱廠家排名傾角25度進行固定傾角安裝布置，天津電纜分接箱英文光伏組件橫向安裝。天津電纜分接箱圖片
